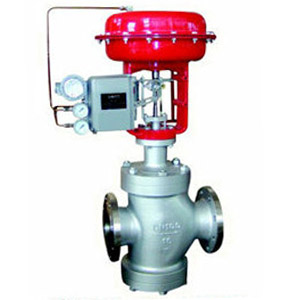

ZY-ZJHP/M氣動薄膜套筒調節
產品特點：
調節閥是最終控製元件的最廣泛使用的型式。其他的最終控製元件包括計量泵、調節擋板和百葉窗式擋板(一種蝶閥的變型)、可變斜度的風扇葉片、電流調節裝置以及不同於閥門的電動機定位裝置。
產品應用：適用於大流量、高壓降和泄漏少的場合。角行程主要有:V型電動調節球閥、氣動薄膜切斷閥,偏心蝶閥等。
在線谘詢訂購熱線：0517---86891833
.jpg)
■ 概述
ZY-ZJHP/M精小型氣動薄膜套筒調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確拆裝方便等優點。廣泛應用於精確控製氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用於允許泄漏量小且閥前後壓差不大的場合。
主要特點如下：
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向麵大，可改善由渦流和衝擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
■ 閥體
型 式：直通單座鑄造球型閥
公稱通徑：25、32、40、50、65、80、100、125、150、200、250、300mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：JB/T79.1-94、79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
結構形式：標準型、散熱型、低溫型、波紋管密封型、保溫夾套型和襯氟型（見圖1～圖5）
■ 閥內組件
閥芯型式：壓力平衡式閥芯
流量特性：等百分比特性和線性特性
材 料：不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
■ 執行機構
型 式：多彈簧薄膜式執行機構
彈簧範圍：20～100（標準）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力：140～400KPa
氣源接口：RC1/4"
環境溫度：-30～+70℃
■ 閥作用型式
氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
■ 附件
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
