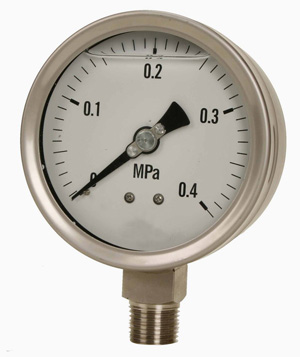

YTN-耐震壓力表

產品特點：

耐震壓力表是在普通壓力表的基礎上，內部填充阻尼液並加裝緩衝機構，減輕環境劇烈振動及介質的脈衝對儀表的影響，耐震壓力表指示穩定清晰

產品應用：耐震壓力表由導壓係統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

在線谘詢訂購熱線：0517---86891833

一.用途說明

耐震壓力表主要用於冶金、電力、石油、化工、輕工、機械等工業部門的壓力檢測。壓力表依靠內部充灌阻尼油和配套緩衝裝置等措施。具有良好的耐震性能。適用於被測介質的壓力有強烈脈衝變化或壓力衝擊和在工藝中經常突然卸何的場合，以及環境震動較大的場所。儀表能測氣體、液體脈動壓力的平均值。以克服介質強烈脈衝及環境震動對儀表帶來的損害，確保讀數的準確性。
不鏽鋼耐震壓力表的外殼用不鏽鋼材料製成（簡稱半鋼），可在有腐蝕性、振動較大的惡劣環境中使用。

二.型號命名

YTN-60

YTN-60ZT

YTN-100

YTN-100Z

YTN-150ZT-BF

三.技術參數

型號	結構形式	精確度%	測量上限MPa
YTN-60 YTN-60ZT YTN-60B YTN-63B	徑向軸向帶邊徑向軸向帶邊	2.5	0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0; 0～1.6;0～2.5;0～4.0;0～6.0;0～10; 0～16;0～25;0～40
YTN-100 YTN-100ZT YTN-100B YTN-103B	徑向軸向帶邊徑向軸向帶邊	1.6	0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0; 0～1.6;0～2.5;0～4.0;0～6.0;0～10; 0～16;0～25;0～40;0～60
YTN-150 YTN-150ZT YTN-150B YTN-150B	徑向軸向帶邊徑向軸向帶邊	1.6	0～0.1;0～0.16;0～0.25;0～0.4;0.0～6;0～1.0; 0～1.6;0～2.5;0～4.0;0～6.0;0～10; 0～16;0～25;0～40;0～60;0～100

使用環境溫度：-5～55℃（表殼內充甘油）；
-25～55℃（表殼內充矽油）。

YZ-□	YZ-□T
YTN-□Z	YTN-□ZT

型號	D	d	L	d0	B	H	d2	H1	H2
YTN-60	φ60	M14×1.5	14		55	32			13
YTN-60ZT				76	65	32	4.5	27	0
YTN-60B					55	32			13
YTN-63B				76	65	32	4.5	27	0
YTN-100	φ100	M20×1.5	20		90	44			18
YTN-100ZT				118	90	44	5.5	27	30
YTN-100B					90	44			18
YTN-103B				118	90	44	5.5	27	30
YTN-150	φ150	M20×1.5	20		120	44			18
YTN-150ZT				165	95	44	5.5	27	55
YTN-150B					120	44			18
YTN-153B				165	95	44	5.5	27	55

備注：連接螺紋可按要求訂貨。
