一.介紹概述：

ZY-FB-YWJ浮標液位計是一種簡易的液位測量儀表，它適用於石油化工係統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建築的水塔（水箱）所需價格低廉的液液閏測量，以解決人工測理液位的困難。

二.浮標液位計結構原理

液位計是根據力平衡原理設計的。當液位處於某一高度時浮標重量為W，重錘針重量為W1，浮標浸在液本中所受到的浮力為F，係統摩擦為（。在平衡狀態下：W-F-W1-f=0）

當液位上升時，浮力F增大，W、W1、和f均不變，上式平衡破壞，垂指針下滑。直到F力減少到原來值，新的平衡才建立。如F力一直在增大，即液位一直在上長，指針一直下滑。反之，液位下降，則重錘指針上升，以此來指示液位的高度。
三.浮標液位計主要技術參數

       測量範圍：0-20m內任意選擇

指標精度：±20mm

工作壓力：常壓或±200mmH20（帶V型密封管）

介質密度：≥0.6g/cm3

導向鋼絲安裝鉛直度：≤±5

材質：按液部分1Cr18Ni9Ti

指示標尺鋁合金
 四.浮標液位計儀表結構

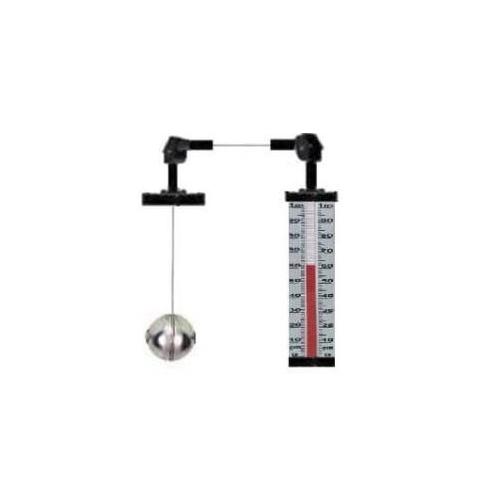

        液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
        1、浮標：浮標是用二個不鏽鋼（或碳鋼）空心圓錐體和一個不鏽鋼（或碳鋼）空心圓柱體焊接而成，並在浮標兩側焊有導向環起導向作用，浮標的作用是直接把液位變化的浮力轉給鋼絲，使鋼絲將液位變化轉送給重錘指針，實現液位變化的現場指示。
        2、連接鋼絲：連接鋼絲的一端吊著浮標，另一端連接重錘指針，中間部分封閉在鋼管內。
        3、導向滑輪：它是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，係統轉動的阻力減少。
        4、重錘指針：是選用A3F鋼所製成，中間製成指針形式，指針所指相應的標尺數值即為測量液位高度，它是隨浮標的變化隨連接鋼帶進行同步運動的。
        5、顯示標尺：它由LY11合金鋁壓製而成的，並在表麵刻好標準數值，以厘米為單位，每節高度為1米。

浮標液位計安裝調試
        1、儀表的調零
        在儀表安裝時，罐內應還未有被測介質，浮標在罐內的底部時，重錘指針部分的紅色尖頭指示應指在標尺測量範圍的頂部“零”值上，否則要調整鋼絲長度。
        2、儀表的量程調整
        儀表在調好零位的基礎上，再把浮標拉到容器的頂部或測量點上，重錘指針部分的紅色尖頭應指在標尺的底部位置上，即落在標尺量程點上。
 五.浮標液位計安裝使用及注意事項
        1、導向鋼絲下支承焊接安裝：
        在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承（件1）
        2、導向鋼絲的安裝
        （1）用力使鋼絲拉直，並固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。
        （2）導向鋼絲通過浮標的導向耳勾，後穿入吊勾螺釘（件6），把鋼絲的終端固定並用導線夾頭夾緊，並旋緊吊勾螺母，使其處於緊張狀況，再將上螺母拚緊，以防鬆動，然後蓋好封蓋。
        （3）兩根導向鋼絲要垂直地麵，而且相互平行，保證兩者之間距離為300mm
        3、標尺安裝
        標尺的長度是按用戶在訂貨時所提供的測量範圍而確定的，在安裝時要求：
        （1）標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
        （2）標尺應與貯罐內液麵相垂直，不應有傾斜現象，標尺安裝的垂直度不能大於5°，以免造成重錘指針卡死，使測量失敗。
        （3）在焊接標尺腳架（件11）時，應盡量做到安裝表麵在同一平麵上，安裝孔在同上直線上，即做到確保標尺的刻度麵及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺上靈活升降。
注意：二標尺腳架之間互相距離為1米。
        4、浮標連接鋼絲及重錘指針的安裝：
        浮標與連接鋼絲的一端用導線夾頭夾緊固定，然後將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，並和重錘指針相連接，用導線夾頭夾緊固定，zui後調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意：掌握鋼絲的所需長度。

六.浮標液位計訂貨須知：
        1、注明液位計的規格、型號。
        2、測量範圍L
        3、被測介質及介質的密度、溫度。
        4、安裝距離L1的尺寸。
